       HDMI是High Definition Multimedia Interface的簡稱，也就是高清晰度多媒體接口，這是一種數字化視頻/音頻傳輸技術，是適合影像傳輸的專用型數字化接口，在傳輸視頻和音頻時，數據傳輸速度為2.25GB/s。HDMI傳輸的是數字信號，VGA傳輸的是模擬信號，這是兩者的區別之一。
       HDMI系統架構有2部分構成，他們是發射源和接收器，因此一個帶HDMI接口的設備可能有一個或者多個發送器或者接收器，HDMI的輸入要滿足HDMI的接收規則。如下圖所示，HDMI的發射源和接收器之間連接著四對差分信號，其中包括三對數據和一對時鐘，數據通道用來傳輸視頻、音頻和一些輔助信息，一對時鐘通常是等于視頻像素的比特率，通過一對時鐘通道來發送。接收端通過這對時鐘獲得三對數據通道上傳過來的數據，關于HDMI其他詳細信息參考HDMI手冊。

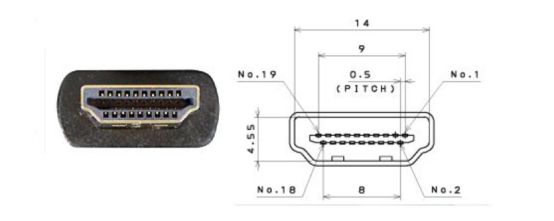

       接下來介紹一下HDMI接口，HDMI接口主要分為A 類、B 類和C類，其中A型接口主要用在消費電子應用，也是常見的，總共19個引腳，如下圖所示，接下來表的表格是對應的引腳說明。B類多了一組信號，這是為了傳輸清晰度高的圖像，尺寸比較大，共 29個引腳。C類比較小，主要用在便攜式設備上的。

HDMI A 類接口說明

引腳序號	說明	引腳序號	說明
1	TMDS 數據 2+	11	TMDS 時鐘屏蔽
2	TMDS 數據 2 屏蔽	12	TMDS 時鐘-
3	TMDS 數據 2-	13	CEC
4	TMDS 數據 1+	14	保留
5	TMDS 數據 1 屏蔽	15	SCL
6	TMDS 數據 1-	16	SDA
7	TMDS 數據 0+	17	DDC/CEC 地
8	TMDS 數據 0 屏蔽	18	+5V
9	TMDS 數據 0-	19	熱插拔檢測
10	TMDS 時鐘+
